【工程測量核心】全站儀與經緯儀採購指南：價格評估與操作重點
奠定精準度的基石：測量儀器在現代工程中的決定性角色
在大型土木工程、高樓建築或是橋樑建設的現場，任何微小的角度偏差都可能在數百公尺外放大成致命的結構災難。精準的空間定位與高程控制，是確保工程品質與安全的絕對核心。在這個極度要求嚴謹的領域中，測量儀器扮演著工程師的「眼睛」，負責將設計圖紙上的虛擬座標，以毫米級的精度放樣至真實的物理空間中。
早期的測量仰賴大量的人工計算與反覆的物理對位，不僅耗費極高的時間成本，也容易因為人為疲勞產生誤差。隨著光學技術與微電子工程的突破，現代的測量設備已經演化成高度集成的數據終端。對於營造廠的採購人員與專案經理而言，深入理解不同測量設備的技術極限與應用場景，是控制專案成本、提升施工良率的關鍵決策。
經緯儀的演進：從光學經緯儀到電子化時代的技術跨越
測量角度是空間定位的基礎。長久以來，光學經緯儀一直是測量人員的標準配備。這種純機械與光學結合的精密儀器，內部搭載了極為精細的玻璃度盤。操作人員必須透過目鏡，利用測微尺來判讀刻度，以獲取水平角與垂直角的數據。這類設備的優勢在於無需電力驅動，在極端惡劣的環境下具有極高的妥善率。然而，它的致命傷在於判讀數據極度仰賴測量員的經驗，長時間觀測容易產生視覺疲勞，進而導致讀數誤差，且數據無法直接數位化輸出。
為了解決人為誤差與數據處理的瓶頸，搭載光電編碼器的設備應運而生。電子經緯儀透過內部的光柵盤切割光線，將角度的物理旋轉量轉換為電子訊號，最終在液晶螢幕上直接顯示精確的數位角度。這種絕對編碼或增量編碼技術，徹底消除了人為讀數的偏差。高階型號更能達到 1"的測角精度，並配備雙軸補償器，能在儀器發生微小傾斜時自動修正垂直與水平角度，確保數據的絕對可靠性。

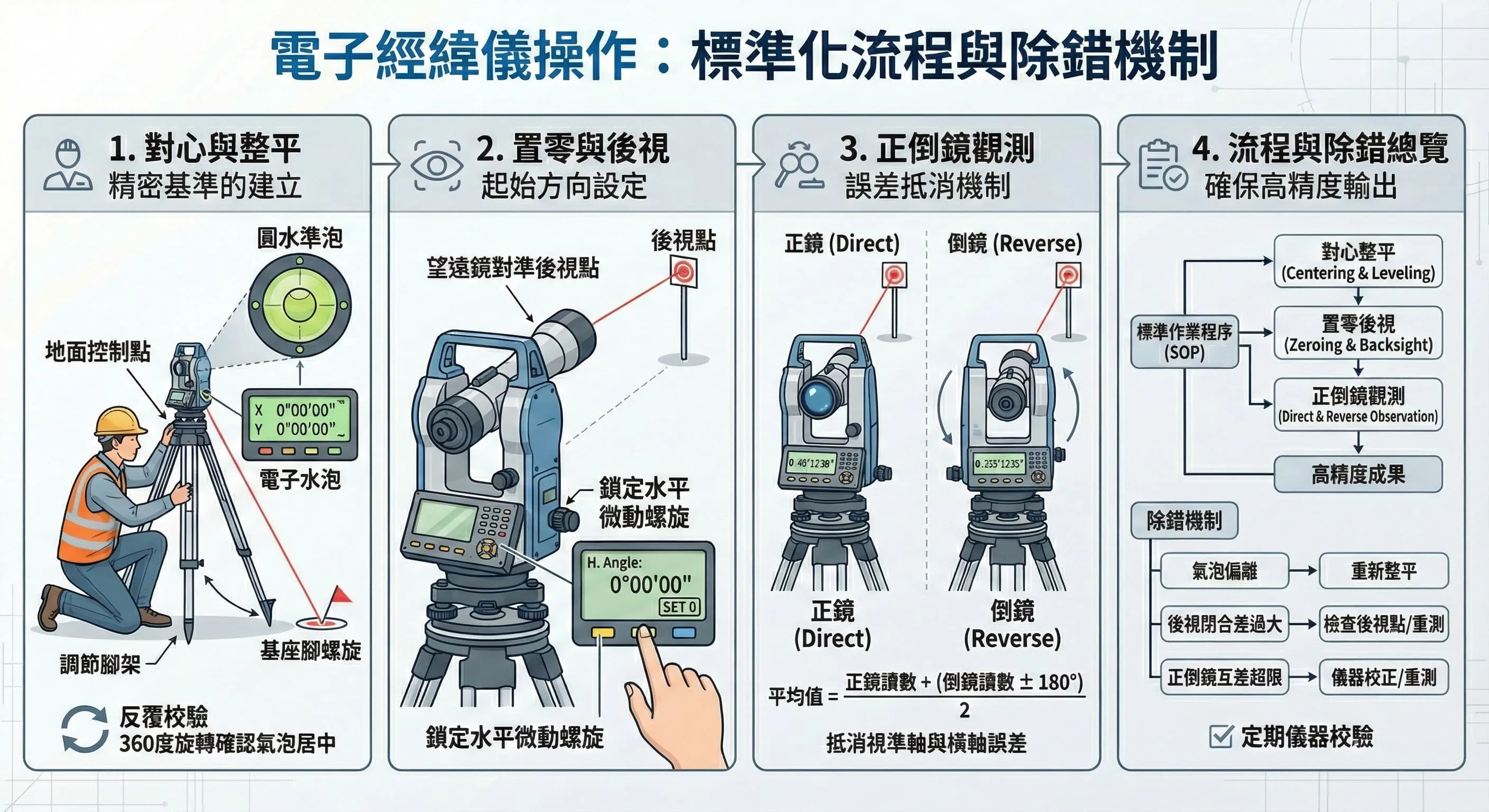

實戰解析：電子經緯儀操作的標準化流程與除錯機制
即便儀器再精密，若沒有建立嚴謹的標準作業程序，仍無法發揮其應有的精度。專業的電子經緯儀操作，首要關鍵在於「對心與整平」。這項工作直接決定了測站點的三維基準是否正確。
現代設備通常配備雷射下對心器，取代了傳統的光學對心器。測量員開啟雷射後，需將光點精準對準地面控制點。接著，透過調節腳架與儀器基座的三個腳螺旋，將圓水準泡與管水準泡調至絕對中心。在這個過程中，儀器的旋轉與氣泡的相對位移需要反覆校驗，確保在 360 度旋轉下，電子水泡的偏差值皆在容許範圍內。
設定完成後，進行「置零」設定是另一個關鍵動作。將望遠鏡對準後視點，鎖定水平微動螺旋並將水平角歸零或設定為特定起始角。在實際觀測時，專業測量員會採用「正倒鏡觀測法」，透過兩次觀測結果取平均值，藉此抵消儀器本身的視準軸誤差與橫軸誤差，這是確保高精度角度輸出的必要防護機制。
空間數據的終極解法：全站儀的系統整合與光電測距技術
當工程需求從單純的角度測量擴展到極速的三維座標放樣時，全站儀便成為不可或缺的重型武器。它並非單一儀器，而是將電子經緯儀、光電測距儀與微型電腦完美融合的終極測量站。
光電測距技術是其核心亮點。透過發射紅外線或雷射光束至目標稜鏡並接收反射波，系統能利用相位差或飛時測距原理，在毫秒間計算出精準的斜距。更先進的型號配備「免稜鏡測距」功能，高能雷射可以直接打在混凝土牆面或鋼構件上進行測量，這對於無法架設稜鏡的危險區域或高空作業來說，大幅提升了工安與效率。
同時，內建的微型電腦能即時將斜距、水平角與垂直角轉換為三維座標。透過隨身碟或藍牙模組，測量數據可直接匯入 AutoCAD 或 BIM系統，實現從工地現場到辦公室軟體的無縫接軌，徹底顛覆了傳統土木工程的測繪流程。
採購決策矩陣：破解全站儀價格與投資報酬率的迷思
對於企業採購端而言，面對市場上琳瑯滿目的規格，全站儀價格往往呈現巨大的跨度，從基礎款的十幾萬台幣，到搭載伺服馬達與自動尋標系統的高階測量機器人，價格可能飆破百萬。如何評估投資報酬率？必須回歸專案的本質需求。
首先是「精度與測程」的匹配。若是一般建築放樣，2" 到 5" 的測角精度與 500 公尺的免稜鏡測程已綽綽有餘；若是進行高鐵軌道鋪設或大壩變形監測，則必須投資 0.5" 測角精度與搭載氣象修正模組的高階設備。
其次是「人力成本的替代率」。傳統化設備需要兩人一組，而具備自動追蹤功能的馬達機種，只需一人手持具備遙控功能的稜鏡桿，即可單人完成整場放樣作業。若以現今高昂的工程人力成本計算，高階設備所省下的測量助理薪資與成倍提升的放樣速度，通常能在一年內將硬體的價差全數回收。採購評估不應只看單機報價，更應將軟體相容性、原廠校正維修的後勤支援量能，以及長期的人力優化效益納入決策矩陣之中。
常見問題 FAQ
Q1：光學與電子經緯儀到底差在哪？在講求數位化的現在，該淘汰光學設備了嗎？
兩者最大的差異在於「數據擷取與判讀方式」。光學經緯儀依賴內部的玻璃刻度盤，觀測者必須透過目鏡的測微尺，以肉眼判讀角度，極度仰賴個人經驗，且容易產生人為視差與疲勞誤讀。相反地，電子經緯儀內建光電編碼器，能將旋轉角度即時轉換為數位訊號，並直接顯示於液晶螢幕上，完全消除判讀誤差。雖然數位化是絕對趨勢，但純光學設備具備無需電池、抗電磁干擾且耐極端氣候的特性，在某些軍事工程或缺乏電力補給的偏遠探勘任務中，仍具備不可替代的備援價值。
Q2：市場上的全站儀價格差異極大，從十多萬到上百萬都有，到底該怎麼挑選符合公司需求的型號？
決定全站儀價格的關鍵指標在於測角精度、免稜鏡測距能力，以及自動化程度。入門級設備通常具備 2" 到 5" 的精度，適合一般房屋建築與中小型土木工程。中階設備則強化了免稜鏡測距距離與內建更強大的應用軟體。至於百萬等級的頂級機種，多為搭載伺服馬達的「測量機器人」，具備自動尋找與追蹤稜鏡的功能，能實現單人作業。建議採購時，若專案涉及頻繁且大面積的放樣，應將省下的人力成本計算進去，高階設備的長期投資報酬率往往更為優異。
Q3：新手工程師在進行電子經緯儀操作時，最常犯的致命錯誤是什麼？該如何建立防錯機制？
在進行電子經緯儀操作時，新手最常犯的錯誤是「整平不完全」與「忽略環境溫差」。有些新手過度依賴圓水準氣泡，卻沒有確實透過管水準器進行 90 度與 180 度的交叉校驗，導致儀器看似水平，實則垂直軸存在傾斜，這會使後續觀測的角度全部帶有系統誤差。防錯機制是：必須建立嚴格的對心整平 SOP，且每次開機觀測前，務必確認雙軸補償器已開啟。此外，當儀器從冷氣房移至炎熱的工地時，必須讓儀器靜置適應環境溫度 15-20 分鐘，避免內部光學元件因熱脹冷縮造成視準軸偏移。
